關于孔板流量計安裝要求有哪些
點擊次數:3006 發布時間:2021-03-19 05:50:14
一、孔板流量計簡單概述
孔板流量計是測量流量的差壓發生裝置,配合各種差壓計或差壓變送器可測量管道中各種流體的流量。孔板流量計節流裝置包括標準環室孔板,噴嘴等。孔板流量計節流裝置與差壓變送器配套使用,可測量液體、蒸汽、氣體的流量,標準孔板流量計廣泛應用于石油、化工、冶金、電力、輕工等部門。

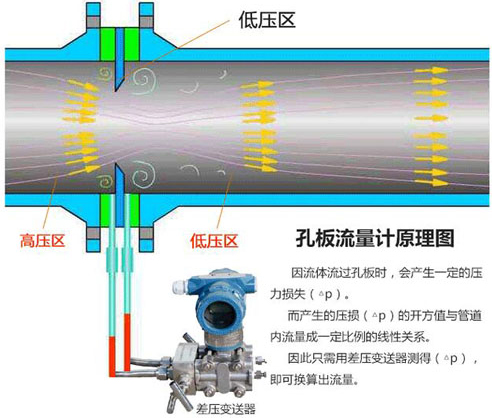

充滿管道的流體,當它們流經管道內的節流裝置時,流束將在節流裝置的節流件處形成局部收縮,從而使流速增加,靜壓力低,于是在節流件前后便產生了壓力降,即壓差,介質流動的流量越大,在節流件前后產生的壓差就越大,所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。
智能節流裝置是集流量、溫度、壓力檢測功能于一體,并能進行溫度、壓力自動補償的新一代流量計,該孔板流量計采用先進的微機技術與微功耗新技術,功能強,結構緊湊,操作簡單,使用方便。
二、孔板流量計安裝要求
孔板流量計與文丘里流量計的比較
孔板流量計的選型原則
孔板流量計的主要特點
孔板流量計與楔形流量計的差別
孔板流量計和阿牛巴流量計的區別
孔板流量計和v錐流量計的優缺點比較
孔板流量計的故障及處理方法
孔板流量計維護保養操作規程
液體孔板流量計安裝位置
孔板液體流量計種類
液體孔板流量計誤差來源及處理
影響液體孔板流量計測量精度的因素分析
液體孔板流量計安裝示意圖
孔板流量計與渦街流量計的區別
孔板流量計內部結構圖
孔板流量計安裝示意圖
孔板流量計的原理和結構
孔板流量計選型優缺點及產生誤差原因與日常維護
孔板流量計的概述及用途
關于孔板流量計安裝要求有哪些
孔板流量計使用注意事項
孔板流量計的誤差產生和修正方法
一體化孔板流量計在實際測量中的優勢分析
瓦斯孔板流量計應用于天然氣計量時的誤差分析
孔板流量計的工作原理
孔板流量計對直管段安裝要求有哪些
孔板流量計是測量流量的差壓發生裝置,配合各種差壓計或差壓變送器可測量管道中各種流體的流量。孔板流量計節流裝置包括標準環室孔板,噴嘴等。孔板流量計節流裝置與差壓變送器配套使用,可測量液體、蒸汽、氣體的流量,標準孔板流量計廣泛應用于石油、化工、冶金、電力、輕工等部門。
充滿管道的流體,當它們流經管道內的節流裝置時,流束將在節流裝置的節流件處形成局部收縮,從而使流速增加,靜壓力低,于是在節流件前后便產生了壓力降,即壓差,介質流動的流量越大,在節流件前后產生的壓差就越大,所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。
智能節流裝置是集流量、溫度、壓力檢測功能于一體,并能進行溫度、壓力自動補償的新一代流量計,該孔板流量計采用先進的微機技術與微功耗新技術,功能強,結構緊湊,操作簡單,使用方便。
二、孔板流量計安裝要求
1、管道條件:
(1)節流件前后的直管段必須是直的,不得有肉眼可見的彎曲。
(2)安裝節流件用得直管段應該是光滑的,如不光滑,流量系數應乘以粗糙度修正稀疏。
(3)為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布,而且使這種分布成均勻的軸對稱形,所以
1)直管段必須是圓的,而且對節流件前2D范圍,其圓度要求其甚為嚴格,并且有一定的圓度指標。具體衡量方法:
(A)節流件前OD,D/2,D,2D4個垂直管截面上,以大至相等的角距離至少分別測量4個管道內徑單測值,取平均值D。任意內徑單測量值與平均值之差不得超過±0。3%
(B)在節流件后,在OD和2D位置用上述方法測得8個內徑單測值,任意單測值與D比較,其*大偏差不得超過±2%
2)節流件前后要求一段足夠長的直管段,這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關,見表1(β=d/D, d為孔板開孔直徑,D為管道內徑)。
(4)節流件上游側*一阻力件和*二阻力件之間的直管段長度可按*二阻力件的形式和β=0。7(不論實際β值是多少)取表一所列數值的1/2
(5)節流件上游側為敞開空間或直徑≥2D大容器時,則敞開空間或大容器與節流件之間的直管長不得小于30D(15D)若節流件和敞開空間或大容器之間尚有其它局部阻力件時,則除在節流件與局部阻力件之間設有附合表1上規定的*小直管段長1外,從敞開空間到節流件之間的直管段總長也不得小于30D(15D)。
節流件上下游側的*小直管段長度表1
節流件上游側局部陰力件形式和*小直管段長度L
注:1、上表只對標準節流裝置而言,對特殊節流裝置可供參考
2、列數系為管內徑D 的倍數。
3、上表括號外的數字為“附加相對*限誤差為零”的數值,括號內的數字為“附加相對*限誤差為±0.5%”的數值。即直管段長度中有一個采用括號內的數值時,流量測量的*限相對誤差τQ/Q。應再算術相加0.5%亦即(τQ/Q+0.5)%
4、若實際直管段長度大于括號內數值,而小于括號外的數值時,需按“附加*限相對誤差為0.5%”處理。
(1)直流件安裝在管道中,其前端面必須與管道軸線垂直,允許的*大不垂直度不得超過±1°。
(2)節流件安裝在管道中后,其開孔必須與管道同心,其允許的*大不同心度ε不得超過下列公式計算結果:ε≤0.015D(1/β-1)。
(3)所有墊片不能用太厚的材料,*好不超過0.5mm,墊片不能突出管壁內否則可能引起很大的測量誤差。
(4)凡是調節流量用的閥門,應裝在節流件后*小值管段長度以外
(5)節流裝置在工藝管道上的安裝,必須在管道清洗吹掃后進行。
(6)在水平或傾斜管道安裝的節流裝置的取壓方式。
1)被測流體為液體時,為防止氣泡進工藝管道
入到牙關,取壓扣應處于工藝管道
中心線下偏≤45°的位置上正負取 αα α1
