電磁流量計數字通訊接口及接線概述

點擊次數：5064 發布時間：2021-03-03 02:26:35

電磁流量計數字通訊接口及接線

RS-232C接口：按IEEE RS-232C接口標準設計，標配為非電氣隔離方式，可選光電隔離型接口。可支持MODBUS協議RTU格式。
RS-485 接口：按IEEE RS-485接口標準設計，標配為非電氣隔離方式，可選光電隔離型接口。可支持MODBUS協議RTU格式和PROFIBUS-DP通訊方式。

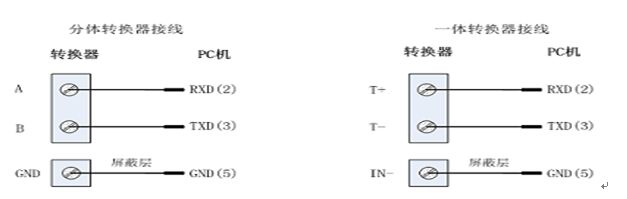

1、RS232接線，如下圖所示

電磁流量計分體轉換器接線

2、RS485 接線

2.1、非電氣隔離方式接線

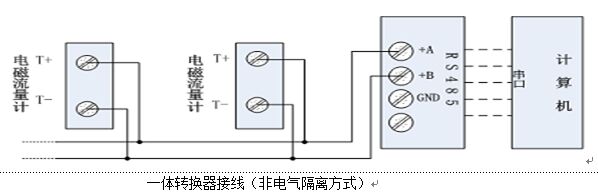

電磁流量計一體轉換器接線圖

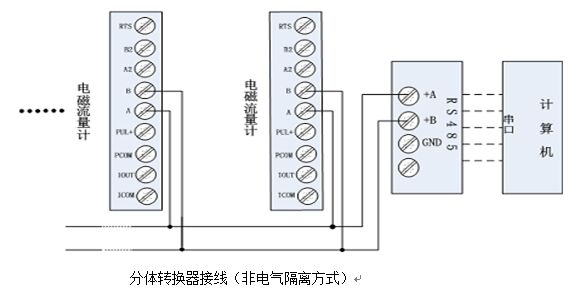

電磁流量計分體轉換器接線圖
2.2、帶光電隔離方式接線（包括MODBUS和PROFIBUS-DP通訊）

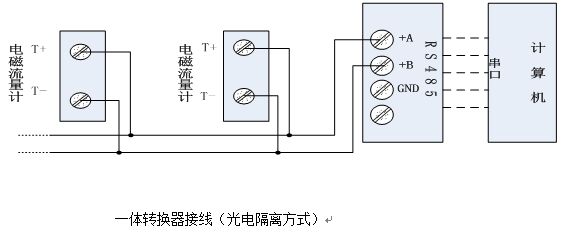

電磁流量計一體轉換器接線圖光電隔離
電磁流量計分體轉換器接線圖光電隔離方式

3、HART通訊手操器與電磁流量計的連接

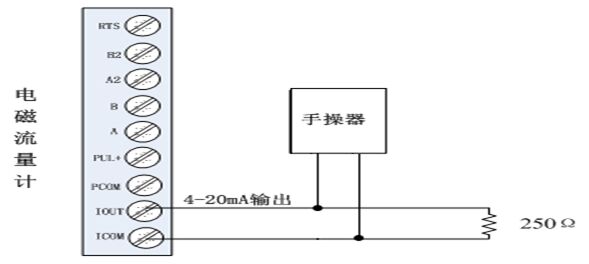

手操器與電磁流量計連接如下圖所示：
手操器與電磁流量計連接圖
說明：1）手操器并聯在電磁流量計電流輸出的負載兩端沒有*性；
2）回路中的電阻應大于200Ω，小于500Ω；
3）手操器不能串入電流回路。
注意：電磁流量計用手操器設置參數，通訊地址為非0值，波特率為14400。若儀表通訊
方式、地址及波特率設置不正確，手操器將不能設置參數！
