電磁流量計零點不穩定的檢查方法
電磁流量計流量零點不穩的問題想必大家也經常遇到吧，在這里給大家分享一下，供以后遇到這種問題提供參考的解決方法：
一：故障原因
零點不穩大體上可歸納為五個方面故障原因，它們是：
1、管道未充滿液體或液體中含有氣泡；
2、主觀上認為管系液體無流動而實際上存在微小流動；其實不是電磁流量計故障，而是如實反映流動狀況的誤解；
3、受雜散電流等外界干擾傳感器接地不完善；
4、液體方面（如液體電導率均勻性，電*污染等問題）的原因；
5、信號回路絕緣下降。
二、檢查程序

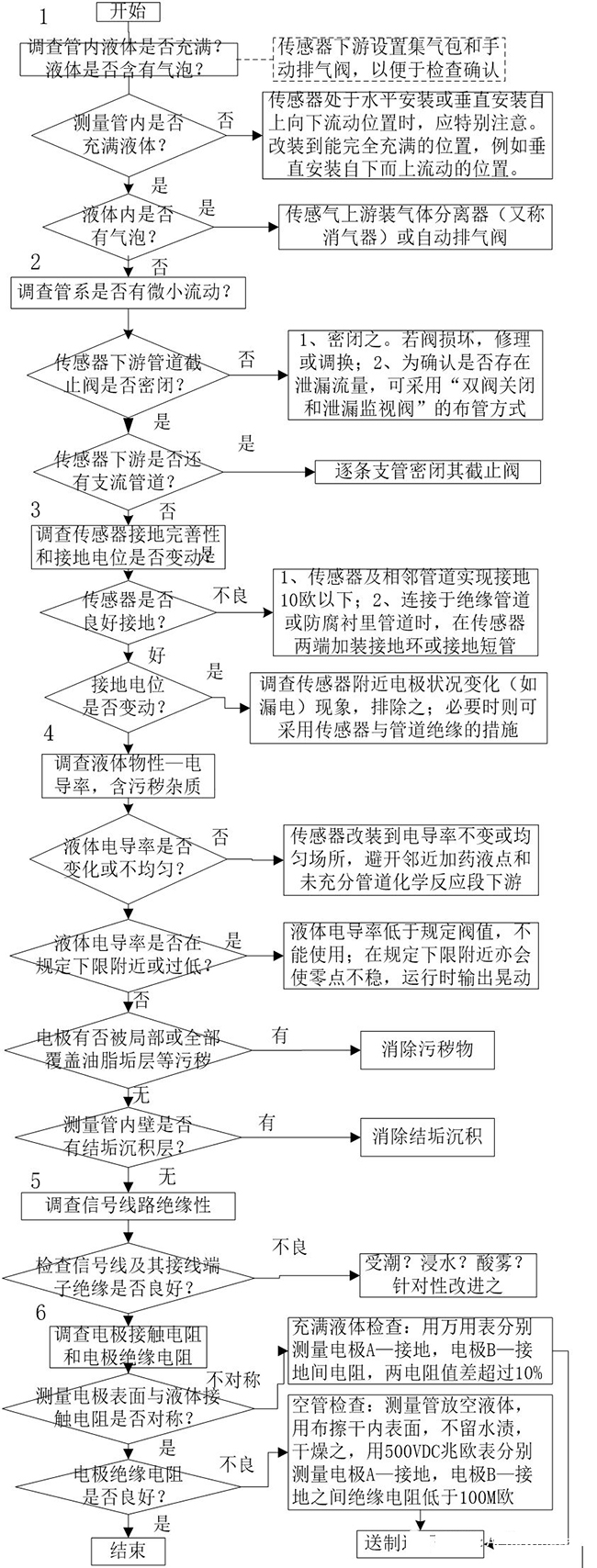

如上圖所示是檢查電磁流量計流量零點不穩的流程。先按流程全面考慮作初步調查和判斷，然后再逐項細致檢查和調試排除故障。
流程所列檢查順序的先后原則是：
1、可經觀察或詢問了解毋須較大操作的在前，即先易后難；
2、按過去現場檢修經驗出現頻度較高而今后可能出現概率較高者在前；
3、檢查本身的先后要求。若經初步調查確認是后幾項故障原因，亦可提前作細致檢查。
三、故障檢查和采取措施
本文分別討論上述五方面故障原因的檢查及采取的措施。
1、管系未充滿液體或液體中含有氣泡：檢查流程圖*1項。本故障主要是管網工程設計不良或相關設備不完善所引起。

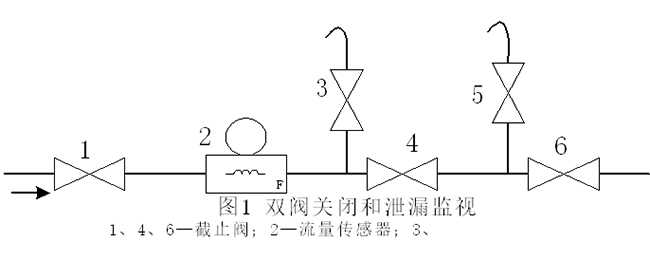

2、管道有微量流動：檢查流程圖*2項。主觀上認為流量傳感器內無流動而實際上存在著微量流動。本類故障主要原因是管線的截止閥密閉性差，電磁流量計所檢測到的微小泄漏量，誤解為零點變動或零點不穩定。閥門使用日久或液體污臟使閥門密閉不全的事例是會經常遇到的，大型閥門尤其如此。另一個常見原因是流量儀表除了主管道外還有若干支管，忘記或忽略這些支管的閥門關閉。 有時候，在現場確認管系無流動還比較困難。此時可按圖1所示，在流量傳感器2前后的截止閥1、4間設置一小口徑泄漏監視閥3，觀察是否有泄漏量。
3、接地不完善：檢查流程圖*3項。管道雜散電流等外界干擾影響主要靠電磁流量計良好的接地保護，通常要求接地電阻小于10歐，不要和其他電機電器共用接地。有時候環境條件較好，電磁流量計不接地亦能正常工作，但是一旦良好環境不存在，儀表會出現故障，屆時再作檢查會帶來諸多麻煩。 流量傳感器附近的電力設備狀態的變化（如漏電流增加）形成接地電位變化，也會引起電磁流量計零點變動。檢查方法請閱電磁流量計專項檢查一節。
4、調查液體物性：檢查流程圖*4項，液體電導率變化或不均勻，在靜止時會使零點變動，流動時使輸出晃動。因此流量計位置應遠離注入藥液點或管道化學反應段下游，流量傳感器*好裝在這些場所的上游。液體若含有固相，或雜質沉積測量管內壁，或在測量管內壁結垢，或電*被油脂等污穢等等，均有可能出現零點變動。因為內壁表面結垢和電*污穢程序不可能完全一樣和對稱，破壞了初始調零設定的平衡狀況。積*措施是清除污穢和沉積垢層；若零位變動不大也可嘗試重新調零。
5、調查信號線路絕緣：檢查流程圖*5、6項。信號回路絕緣下降會形成零點不穩。信號回路絕緣下降的主要原因是電*部位絕緣下降所引起的，但也不能排除信號電纜及其接線端子絕緣下降或被破壞，因為有時候現場環境十分嚴酷，稍一疏忽，儀表蓋、導線連接處密封不慎，彌漫著潮氣酸霧或粉粒塵埃侵入儀表接線盒或電纜保護層，使絕緣下降。信號回路絕緣電阻檢查分別按電纜側和流量傳感器側兩部分進行，用兆歐表測試。由于信號電纜容易檢測可先做。流量傳感器的檢查可分兩次進行：充滿液體測量電*表面接觸電阻和空管后測量電*絕緣電阻。(1)充滿液體測量電*表面與液體接觸電阻 流量傳感器卸下信號電纜接線，用萬用表分別測量每一電*與接地點間的電阻，兩電*對地電阻值之差應在10%~20%。電*接觸電阻的測量將在傳感器的專項檢查一節進一步說明。(2)空管測量電*絕緣 放空測量管，用干布揩干內表面，待完全干燥后，用500VDC兆歐表測量各電*與地間的電阻值，阻值必須在100M歐以上。
