質量流量計怎么設置參數

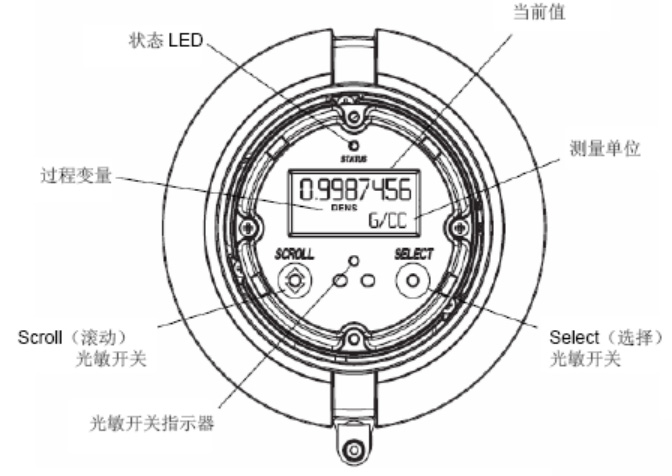

一、1700/2700型變送器顯示面板結構如下圖
顯示器面板由一個用于顯示過程變量的液晶顯示器；一個用以指示質量流量計的工作狀態的質量流量計工作狀態LED 指示燈；兩個光敏按鍵<Scroll>和<Select>以及一個用于按鍵響應指示的LED 燈組成。
通過這兩個光敏按鍵可以完成基本的儀表組態及獲取報警
二、常見組態參數
1 組態測量單位，根據需要選擇過程變量的測量單位，包括質量流量、體積流量、溫度、密度等；
2 組態變送器的毫安輸出；
3 組態變送器的脈沖/頻率輸出；（我們要的是毫安信號可不進行設置）
4 回路測試；
5 儀表調零（并不總是需要）
三、常見參數組態操作方法
3.1 組態過程變量的測量單位
通過顯示器屏幕，可以依次設定質量流量（MFLOW），體積流量（VFLOW），溫度（TEMPERATURE），密度（DENSITY）和壓力（PRESSURE）的測量單位。
具體操作步驟如下：
1） 同時按SCROLL（左）鍵和SELECT（右）鍵4 秒以上，（下面的指示燈持續閃爍），直至看到see Alarm 為止。
2） 按左鍵（SCROLL）翻頁到OFF-LINE MAINT, 再按右鍵（SELECT）進入菜單。如果出現CODE? 則輸入PASSWORD。一般出廠設為1234。按左鍵增加光標所在數字位的數字，按右鍵確認并向右移位。全部4 位數都正確后按SELECT 鍵確認密碼。
3） 按左鍵翻到OFF-LINE CONFIG，再按右鍵（SELECT）進入。
4） 按左鍵（SCROLL）翻到CONFIG UNIT。按右鍵（SELECT）進入。
5） 按左鍵（SCROLL）找到MFLOW UNIT 進入（按右鍵）；再按左鍵（SCROLL）翻到選擇所需的測量單位，如 t/H，然后按右鍵（SELECT），此時屏幕顯示ST or E/YES，再次按右鍵（SELECT）確認選擇。設定其它單位，如VFLOW UNIT（體積單位），DENS UNIT（密度單位），其修改方法同上。
6） 按左鍵到EXIT，再按右鍵確認。按此方法，逐級退出組態菜單并返回到測量顯示狀態。
3.2 組態變送器的毫安輸出
通過顯示器屏幕，可以設定毫安輸出所對應的變量（AO/Src），4mA 和20mA 對應的測量值。對于1700 系列變送器，其輸出只能為體積流量或質量流量。對于2700 系列變送器，其毫安輸出可為質量流量、體積流量、溫度、密度、外部溫度、外部壓力或驅動增益。
具體操作步驟如下：
1) *先進入OFF-LINE CONFIG 選項。進入方法與組態過程變量的測量單位的前三個步驟一樣。
2) 按左鍵(SCROLL)翻到CONFIG IO→CHA→AO，按右鍵(SELECT)進入。
3) 組態SrC， AO 對應MFLOW（質量流量）或VFLOW（體積流量） Dens（密度），或tempr（溫度）等（以2700 變送器為例）。
4) 4 AO 為量程下限，如0；20 AO 為量程上限，如100kg/hr 或1500kg/m3。
5) 按左鍵(SCROLL)翻頁到顯示EXIT，再按右鍵(SELECT)選中，這樣逐級退出組態菜單并返回到測量顯示狀態。
注 1 ：2700系列有兩路毫安輸出，一路為流量，另一路為密度，兩路毫安輸出的變送器均需要更改量程與單位，設置為CH2，對 CH2 的配置方法相同。
3.3 組態變送器的脈沖/頻率輸出
1) *先進入OFF-LINE CONFIG 選項。
2） 按左鍵(SCROLL)翻到CONFIG CHB→FO,按右鍵(SELECT)進入。
3） 組態SrC，FO 對應MFLOW（質量流量）或VFLOW（體積流量）。
FREQ 為*大流量的對應頻率，如1000HZ；
RATE 為*大流量值，如100kg/hr 或1500kg/m3。
可根據頻率=流量方式確定FREQ 和RATE。通過以下公式進行計算：
FREQ= RATE/ T× N
其中：
RATE = *大流量
T = 將選定的時間單位轉化為以秒為單位的系數
N = 每流量單位的脈沖數，與接受設備中組態的相同得到FREQ 數值必須在0 到10, 000Hz 的范圍之內。
如果FREQ 值小于1Hz，重新組態，使用更高的每單位脈沖數。
如果FREQ 值大于10,000 Hz，重新組態，改為較低的每單位脈沖數。
4) 按左鍵(SCROLL)翻頁到顯示EXIT，再按右鍵(SELECT)選中，這樣逐級退出組態菜單并返回到測量顯示狀態。
3.4變送器的回路測試
應用回路測試功能檢查信號輸出回路的完整性及接收設備的組態是否正確。
具體操作如下：
1)*先進入OFF-LINE CONFIG 選項。
2)按左鍵（SCROLL）翻到SIM。按右鍵（SELECT）進入。
3)根據需要按左鍵（SCROLL）選擇回路測試要的是毫安信號輸出（SET AO）或者是頻率信號輸出。選擇好后近按右鍵（SELECT）進入。
4)按左鍵（SCROLL）選擇毫安信號輸出或者是頻率信號輸出信號值，按右鍵（SELECT）確認。
5)完成測試后，選擇END,結束測試。然后按左鍵（SCROLL）到EXIT，再按右鍵（SELECT）確認退出當前菜單。按如此方法，逐級退出組態菜單并返回到測量顯示狀態。
3.5 儀表調零
對質量流量計前必須保證質量流量計測量管段內充滿介質，并且處于靜止狀態。
調零的具體操作步驟
1）接通質量流量計電源，允許質量流量計預熱約20 分鐘；
2）使被測流體通過傳感器直到傳感器溫度接近正常的工藝溫度；
3）關閉傳感器下游的截流閥；
4）確保傳感器達到滿管狀態；
5）確保被測流體已經完全停止流動；
6）OFF-LINE CONFIG 選項；
7）按左鍵（SCROLL）選擇ZERO→CAL ZERO按右鍵（SELECT）進入。
8）按左鍵（SCROLL）選擇YES按右鍵（SELECT）進入。
9）等待屏幕上出現CAL PASS后表示零點調試成功。
