數顯靜壓差液位計測量原理
點擊次數：1677 發布時間：2021-08-03 01:10:15

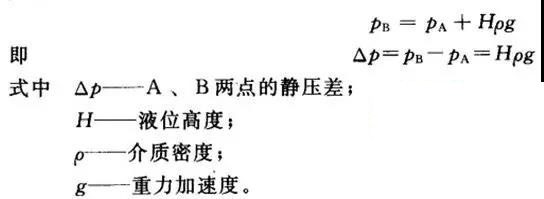

數顯靜壓差液位計，是利用容器內的液位改變時，由液柱產生的靜壓也相應變化的原理而工作的。如圖所示，容器內A, B兩點壓力分別為PA, Ps，根據流體靜力學原理我們知道:
通常被側介質的密度是確定的，由式可知，A, B兩點之間的壓差與液位高度成正比，這樣就把測*液位高度的問題轉換為側盆差壓的問題了。因此，各種壓力計、差壓計和差壓變送器都可以測量液位高度。
測量敞口容器液位的情況如圖所示，因為氣相壓力為大氣壓力P，所以差壓變送器的負壓室通大氣即可，這時作用在正壓室的壓力就是液位高度所產生的靜壓力 Hpg.但必須注意，在使用前應調整好變送器的零點和量程.
測量密閉容器的液位如圖所示，需要將差壓變送器的負壓室與容器的氣相空間相連，以平衡氣相壓力的靜壓作用。
