用陽離子交換樹脂制水要用酸作為再生劑。國內電廠多選用鹽酸。鹽酸用傳統的箱式計量方法,使系統操作復雜,安全性能降低,還會嚴重污染環境。一種用管道式流量計代替鹽酸計量箱的負壓輸送鹽酸系統能克服上述缺點。該系統自運行以來,使用情況良好,維護方便,受到工人們的歡迎。
一、計量系統概述

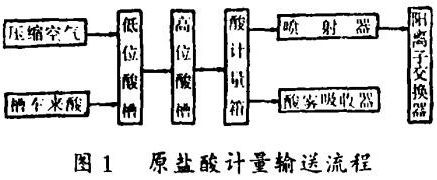

原鹽酸貯存、計量和輸送流程如圖1。

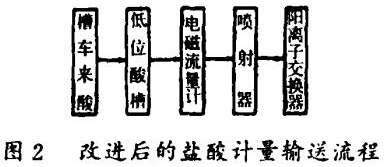

該系統工藝復雜,操作困難,安全性低,在一次向高位酸槽壓送濃鹽酸的過程中,曾發生過鹽酸噴出傷人的事故。因此對整個系統進行了改進(見圖2)

新工藝省去了高位酸槽、酸計量箱和酸霧吸收器,鹽酸計量由管道式流量計控制。該系統是在負壓狀態下運行,消除了溢酸和鹽酸的揮發,解決了對一些設備和設施的腐蝕,以及酸霧對環境的污染問題,使用比較安全可靠。
二、管道式流量計
管道式流量計布置在噴射器前的進酸管道上,用來測量再生液用量,并配有電動單元組合儀表,以記載再生過程的用酸情況,便于運行經濟指標的分析和考核。為減少系統中的漏泄點,將管道式流量計的發送器直接串接在輸酸系統中。
管道式流量計選用上海光華儀表廠產品,型號LD一25A,量程O一3Ianh/。該產品因發送器的導流管與管內起防腐作用的聚四氟乙烯不粘合,所以不適宜在負壓條件下使用,需作適當改進?？蛇x用硬塑料管(內徑17mm)插入聚四氟乙烯襯里管內,以增強聚四氟乙烯襯里的耐壓能力。當流量為1.5m3/時時,導流管內的流速為1.84ms/,仍滿足儀表對流速(1一3ms/)的要求。噴射器是負壓輸鹽酸的關鍵設備,噴射器中心線距離低位酸槽底高程及其連接的輸酸管道布置高度要在噴射器可能的抽吸高度以內,以保證其正常工作。
噴射器是按河北電力勘測設計院的典型圖紙制作的。另外,在噴射器進酸管道上設置了自制的浮球止回閥,防止設備故障和誤操作時稀酸或水逆流進入酸槽。還在輸酸管道的*高點設置集氣室,噴射器進酸管插入集氣室上部以便將收集的空氣抽走。
負壓輸送鹽酸系統,自投入運行以來,未發生過任何問題,除管道式流量計的電*腐蝕外,達到預期效果。
