鍋爐煙氣流量計,靶式煙氣流量計

點擊次數:2142 發布時間:2020-11-06 09:29:04

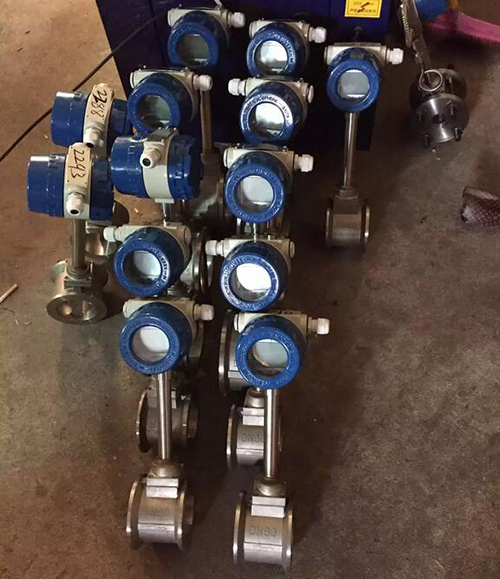

鍋爐煙氣流量計概述
渦街流量計是根據卡門渦街原理研究生產的,主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件,因此可靠性高,維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃~+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的測量儀器。
在特定的流動條件下,一部分流體動能會轉化為流體振動,其振動頻率與流速(流量)有確定的比例關系,依據這種原理工作的流量計稱為流體振動流量計。目前流體振動流量計有三類:渦街流量計、旋進(旋渦進動)流量計和射流流量計。渦街流量計具有以下一些特點:
①輸出為脈沖頻率,其頻率與被測流體的實際體積流量成正比,不受流體組分、密度、壓力、溫度的影響;
②測量范圍寬,一般范圍度可達10:1以上;
③精確度為中上水平;
④無可動部件,可靠性高;
應用范圍廣泛,可適用液體、氣體和蒸汽。在特定的流動條件下,一部分流體動能會轉化為流體振動,其振動頻率與流速(流量)有確定的比例關系,依據這種原理工作的流量計稱為流體振動流量計。

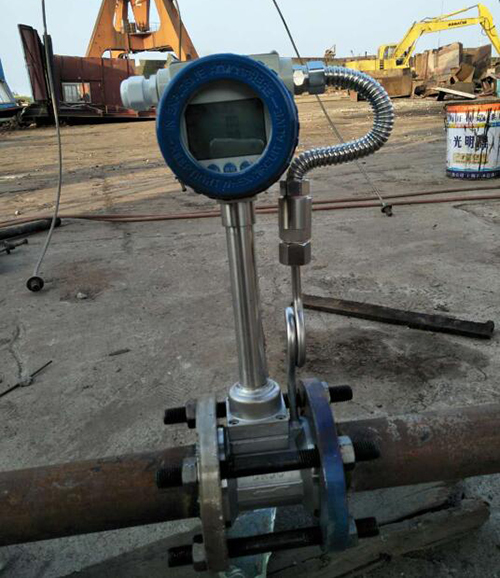

鍋爐煙氣流量計產品特點
1、渦街流量計的傳感器的通用性很強,從而使傳感器具有良好的互換性采用先進數控設備加工傳感器的表體和旋渦發生體等,確保加工精度,從而使零部件(特別是旋渦發生體)的通用性強,從而真正做到不會因零部件的更換而影響傳感器的重復性和精度;能產生強大而穩定的渦街信號。
2、結構簡單牢固,無可動部件,可靠性高,使用維護方便。
3、檢測元件不與介質接觸,性能穩定,使用壽命長 傳感器采用檢測探頭與旋渦發生體分開安裝,而且耐高溫的壓電晶體密封在檢測探頭內,不與被測介質接觸,所以渦街流量計具有結構簡單、通用性好和穩定性高的特點。
4、輸出與流量成正比的脈沖信號或模擬信號,無零點漂移,精度高,方便與計算機聯網
5、測量范圍寬,量程比可達1:10
6、渦街流量計測量體積流量時不需補償,渦街輸出的信號實際上是與流速成線性關系的,也就是與體積流量成正比。壓力和溫度補償的目的是為了得到流體的密度,乘以體積流量就得到質量流量,若測量氣體的體積流量就不需要補償了。
7、壓力損失小。
用口徑DN50的渦街流量計測量可燃氣體的流量,若管道內的*大流量Qmax =200m3/h時,傳感器的壓力損失是:△P =1.08×10-6 ρv2(kPa)= 0.605 KPa
8、在一定的雷諾數范圍內,流量特性不受流體壓力、溫度、黏度、密度、成分的影響,僅是與旋渦發生體的形狀和尺寸有關。
9、應用范圍廣,蒸汽、氣體、液體流量均可測量。

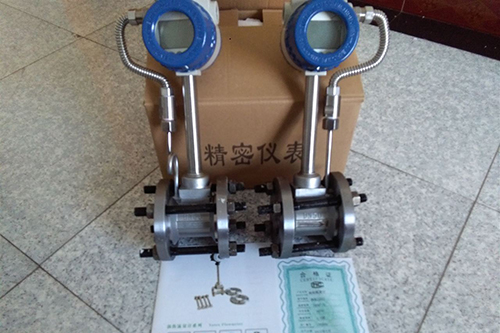

鍋爐煙氣流量計參數
1、溫度范圍:壓電式 -40℃ ~ 350℃ 電容式 -60℃ ~ 450℃
2、壓力規格:PN1.6Mpa; PN2.5Mpa; PN4.0Mpa ,更高壓力規格可特殊定做
3、范 圍 度:正常范圍1:10 擴展后范圍1:15
4、壓力損失系數:Cd≤2.6
5、系統測量精度:液體、氣體 示值的±1%,蒸汽 示值的±1.5%,插入式流量計 示值的±2.5%
6、供電電壓:傳感器 +12VDC 或+24VDC 變送器 +24VDC 現場顯示型 儀表自帶3.6V鋰電池
7、輸出信號:傳感器 脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V 變送器 兩線制4 ~ 20mA.DC電流信號
8、允許振動加速度:壓電式 ≤0.2g 電容式 ≤1.0g
9、環境溫度:傳感器 -30℃ ~ 65℃,變送器、現場顯示 -10℃ ~ 50℃
10、環境濕度:相對濕度5 ~ 85%
11、信號遠傳距離:≤500m
12、信號線接口:內螺紋M20×1.5
13、直管段長度:上游≥10D 下游≥5D
14、防爆等級:( ia )ⅡCT2 - T5本安防爆
15、防護等級:普通型 IP65 潛水型IP68
16、儀表材質:儀表外殼采用鋁合金,表體部分采用不銹鋼304材質,也可根據用戶要求采用特殊

鍋爐煙氣流量計訂貨須知及選型樣譜
一.尊敬的用戶,當您要選用本公司產品時,請仔細閱讀選型樣本,并做好以下工作:
1.認真核對被測介質的工況條件:溫度、壓力、管徑等工藝參數。
2.認真核對被測介質的使用流量范圍,特別是*小流量值以*終確定使用儀表的口徑及配管參數。
3.確定儀表的安裝地點,保證直管段,并為儀表的安裝維護創造好的環境條件。
4.填好訂貨咨詢單,見附表
二.渦街流量計選型表(符合JB/T9294-1999標準)
1.傳感器選型表
型    譜 說    明
LU   渦街流量儀表
G   傳感器
檢測
方式
  B   壓電式傳感器
E   電容式傳感器
連接方式   1 僅對滿管型 法蘭連接型
2 僅對滿管型 法蘭卡裝型
3 僅對插入型 簡易插入型
4 僅對插入型 球閥插入型
5 僅對滿管型 螺紋連接型
6 僅對滿管型 卡箍連接型
7 僅對滿管型 對焊型
測量介質   2     液體
3     氣體
4     蒸汽
公稱通徑   02

30
A0

A8



DN25
…              單位:mm
DN300
DN1000

DN1800
 顯示
 文字
  E   英文顯示
C   中文顯示
使用環境   P   普通型
  B   防爆型
輸出信號  本項可復選 1   脈沖輸出
2   4~20mA電流輸出,液晶顯示
3   RS-485通訊
4   HART協議
5   電池供電
補償方式     無補償
T   溫度補償
P   壓力補償
Z   溫度、壓力補償
選型
說明
例如: LUGE2405E-P2Z 滿管型電容式渦街流量儀表,法蘭卡裝型連接,介質為蒸汽,
                     儀表通徑為DN50,英文顯示, 4~20mA電流信號輸出,溫壓補償型

鍋爐煙氣流量計注意事項
1.專用法蘭與直管段焊接時不能帶著傳感器焊接。
2.安裝時應使傳感器的流向標志與管道內流體流向一致。
3.傳感器安裝前,法蘭凹槽內必須放好密封圈。壓力和溫度測量點的位置,取壓點在傳感器下游3~5DN處,測溫點在下游5~8DN處。
4.測量高溫介質時,切勿用隔熱材料把傳感器連接桿周圍包起來。
5.連接傳感器的屏蔽電纜走向,應盡可能遠離強電磁場的干擾場合。絕對不允許與高壓電纜一起敷設,屏蔽電纜要盡量縮短,并且不得盤卷,以減少分布電感,*大長度不應超過200米。
6.安裝傳感器前,管道必須進行清洗。沖掉管內的雜質,避免通流后堵塞傳感器。測量液體的管道必須充滿被測液體,防止氣泡的干擾。
測量氣體的管道為防止儲積液的干擾。安裝位置如圖五所示。高溫高壓下更換探頭體時,必須安全操作,做好高溫防護。降溫降壓后在安全條件下方可更換探頭。

鍋爐煙氣流量計工作原理
在流體管道中,垂直插入一個柱形阻擋物,在其后部(相對于流體流向)兩側就會交替地產生旋渦。隨著流體向下游流動形成旋渦列,我們稱之為卡門渦街。我們把產生旋渦的柱形阻擋物定義為旋渦發生體實驗證明,在一定條件下旋渦的分離頻率與流體的流速成線性關系。因而,只要檢測出旋渦分離的頻率,即可計算出管道內流體的流速或流量。渦街流量計即是根據這一原來制造。

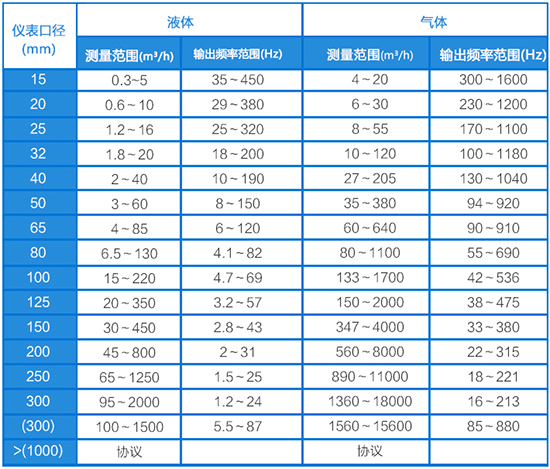

鍋爐煙氣流量計工況流量范圍表
1).氣體:常溫常壓空氣,t=20℃,P=0.1MPa(絕壓),ρ=1.205 kg/m3,υ=15×10-6 m2/s。
2).液體:常溫水,t=20℃,ρ=998.2kg/m3,υ=1.006×10-6m2/s。

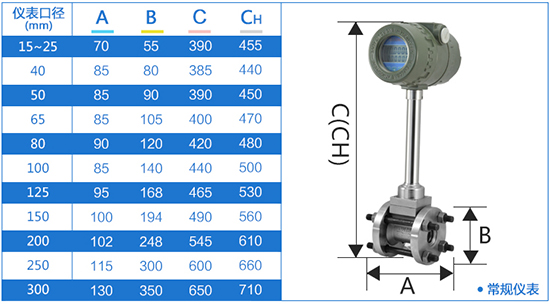

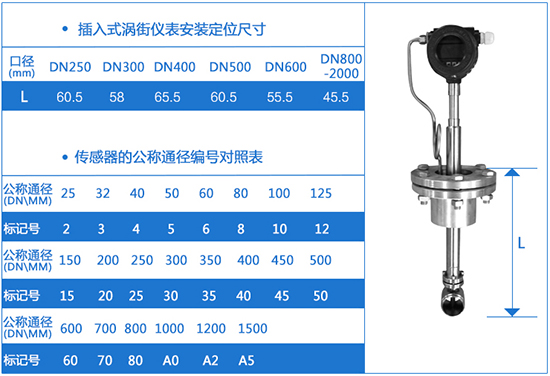

鍋爐煙氣流量計安裝尺寸



鍋爐煙氣流量計的配線設計

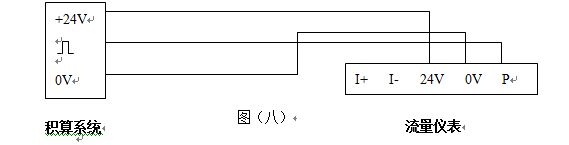

一. 輸出頻率信號的三線制渦街流量計配線設計
輸出頻率信號的三線制流量傳感器采用DC24V或DC12V電源供電,一般通過三芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連,屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求,另外屏蔽電纜線要與其它強功率電力線分離,不能平行走線。傳感器端子接線見圖

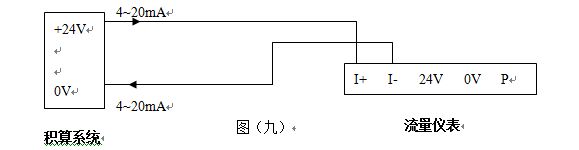

二.輸出標準4~20mA電流信號的兩線制渦街流量計配線設計
輸出標準4~20mA電流信號的兩線制變送器采用DC24V電源供電,一般通過兩芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連,屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求,另外屏蔽電纜線要與其它強功率電力線分離,不能平行走線。變送器端子接線見圖

三.帶RS-485通訊接口功能的渦街流量計配線設計

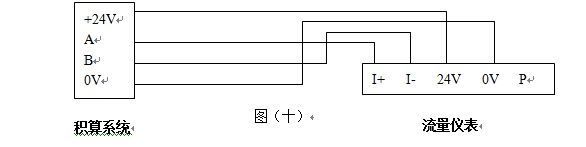

帶RS-485通訊功能的渦街流量計采用DC24V電源供電,與其它設備之間采用四線制傳輸方式。儀表端子接線見圖

四.防暴型渦街流量儀表配線設計

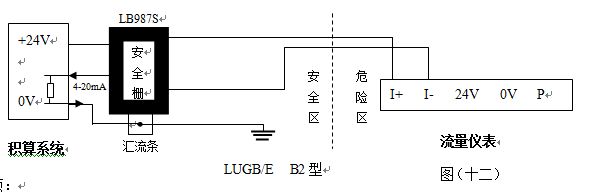

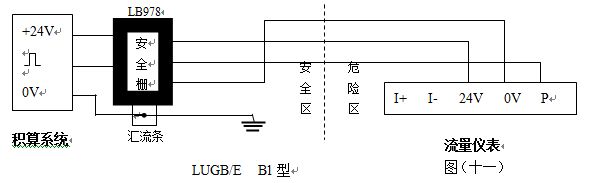

LUGB/E三線制脈沖輸出型渦街流量儀表與LB978齊納安全柵相連、LUGB/E兩線制標準4~20mA電流輸出型渦街流量儀表與LB987S齊納安全柵相連可構成本質安全型防爆系統,產品防爆標志為Ex ia Ⅱ CT2-T5。本安防爆型渦街流量傳感器/變送器與防爆安全柵和積算系統等關聯設備的接線性請參看防爆安全柵廠家提供的接線說明和以下所示圖


注意事項:
(1)防爆型傳感器和變送器安裝于危險場所,安全柵、顯示儀表、供電電源,計算機等關聯設備必須安裝在安全場所。
(2)傳感器和變送器應有可靠接地,防爆地線不得與強電系統保護接地共用。
