內錐流量計

內錐流量計

產品型號：JKM-V

聯系電話：15195518515?????0517-86801009

產品特點：內錐流量計結構設計是流體掃過型結構，不可能截留流體中任何夾帶的氣、液或固相污物,非常適用于臟污流體的流量測量，如焦爐煤氣，濕氣體等。

內錐流量計產品概述
v錐流量計是一種新型的差壓式流量測量儀表，可測各種液體、氣體、蒸汽和氣液兩相介質。流量計是在導管中心安裝一個錐體來節流，通過測量錐體的前后差壓來測量流量。圓錐體的幾何形狀與傳統節流元件相比有許多優點，所以它是新一代節流裝置。內錐流量計同傳統差壓式流量計一樣，由三閥組、引壓管、差壓變送器、流量積算儀組成標準體積流量測量系統。對于氣體和蒸汽等可壓縮介質，可實現溫度、壓力補償，組成質量流量測量系統。流量計以其優越的性能適用于不同的工作環境，尤其在工業生產中的大流量，低壓力、高含濕氣體及焦爐煤氣、天然氣等骯臟流體的測量。內錐流量計廣泛引用在石油、化工、天然氣、長輸管網、熱力管網、冶金、電力、水處理、制藥、造紙、食品、航空航天等行業。

內錐流量計產品組成圖


內錐流量計工作原理
其測量理論是：由于實際流體都具有粘性，不是理想流體，當其在管道中流動時，在充分發展館內流動的前提下，具有層流和紊流兩種流動狀態。根據連續流動的流體能量守恒原理和伯努利方程對于以層流狀態流動的流體，其流速分布是以管道中心線為對稱的一個拋物面，流體通過一定管道的壓力降與流量成正比。
V型傳感器是在測量管中安裝與管道中心線同軸的V錐。該傳感器的測量管和V錐是經過設計、精密加工的。流體在測量管內流經V錐時，在V錐前重新形成流態局部收縮，流速增大，靜壓下降，在V錐前后產生壓差△P，在上游管壁（流體收縮前）處測得高壓（靜壓）PH，在V錐朝下游斷面的中心軸處開取壓口去的低壓PL（靜壓）

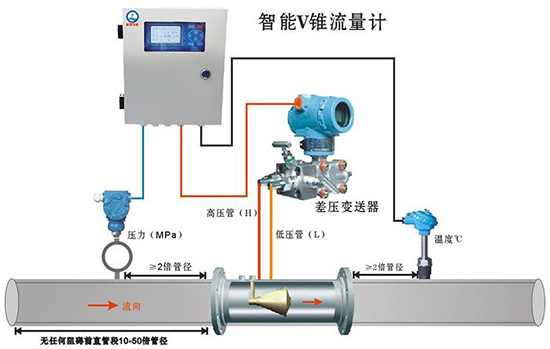

內錐流量計工作原理圖


內錐流量計特點

1、具有良好的準確度（≤0．5%）和重復性（≤0．1%）。
2、具有較寬的量程比（10﹕1～15﹕1）
3、自整流功能，只需要*短的直管段（前1～3D后0～1D）。
4、自清潔功能，可測臟污和易結垢流體，適合高爐煤氣等雜質較多的介質。
5、自保護功能，節流件關鍵部位不磨損，能保持長期穩定地工作。
6、耐高溫、高壓、耐腐蝕、不怕震動。
7、可測流體的種類非常廣泛（液、氣、蒸汽），流量測量范圍寬（微小流量～大流量），適應的管道DN15～DN3000。
8、v錐流量計結構設計是流體掃過型結構，不可能截留流體中任何夾帶的氣、液或固相污物,非常適用于臟污流體的流量測量，如焦爐煤氣，濕氣體等
9、無可動部件
10、當流體流經具有特殊廓形的內錐體時,會在其周邊形成邊界層并疏導流體離開錐體尾部的邊緣,從而減少它被磨損的可能性。
11、在換熱站測量蒸汽，熱水，無需直管段。由于換熱站空間比較小，選擇一般流量計要求直管段較長，影響運行精度，用在測量高爐煤氣，有自清潔作用，引壓管不易堵塞。


內錐流量計主要參數

1、測量介質：液體、氣體、蒸汽（蒸汽流量計）
2、公稱通經：DN25mm～DN1600mm
3、公稱壓力：≤16MPa; *大≤42.0MPa
4、工作溫度：-40℃～600℃
5、環境溫度：-40℃～60℃
6、相對濕度：5%～90%
7、精確度 ：±0.5%、±1.0%、±1.5%
8、重復性：0.15%、0.33%、0.5%
9、范圍度（量程比：10：1
10、適用雷諾數：8000～1×107
11、結構形式：法蘭連接型、對夾型、特殊（按用戶需求）
12、安裝直管段長度：一般上游1～3D，下游0.5～1D
13、材質：碳鋼、SUS304、SUS316L、其它
14、流向：水平、垂直、其它
15、等效直徑比：0.45～0.85


內錐流量計的組成

V錐傳感器和差壓變送器組成的v錐流量計
依照用戶要求不同，利用V錐傳感器和差壓變送器組成流量檢測儀表供貨分為二類：
V錐傳感器
只提供差壓信號的檢測部分（V錐體及測量管道），不提供差壓變送器、三閥組和流量顯示部分，輸出信號為差壓。由用戶自己進行配套。
v錐流量計
由V錐傳感器和差壓變送器組成。有分體型安裝和一體型安裝兩種結構。
分體型安裝由獨立的V錐傳感器和差壓變送器組成。V錐傳感器和差壓變送器之間的引壓管連接由用戶自己完成。而差壓變送器可以配套供應。
一體型安裝是產品出廠時己將差壓變送器、三閥組與V錐傳感器連接成一體，用戶購買一體型V錐流量計后，使用時不需再連接引壓管。若需配接相應的流量積算器、壓力變送器和溫度變送器可以配套供應。

內錐流量計應用
介 質：煤氣、天然氣（天然氣流量計）（包括含濕度5%以下）、各種碳氫化合物（包括含濕的HC氣體）、各種稀有氣體（氫、氦、氬、氧、氮等）、氯氣、濕的氯化物氣體、空氣（包括含水、含SiO2粒子以及含其他懸浮物的空氣）、煙道氣、飽和蒸汽（含汽、水兩相流）、過熱蒸汽、水等。
條 件：從深冷到超臨界狀態，*高溫度達450℃，*大壓力25Mpa。
計 算：每一個錐形流量計都根據流體的性質、壓力和溫度用專門的軟件進行計算。用戶可根據自己的應用條件（所測介質的組份、溫度、壓力、管徑、*大流量、常用流量、*小流量、準許*大壓力損失）選擇β值。
維 護：錐形流量計免維護，不需要定期維護和檢定。
                    潔凈氣/液體                    臟污氣/液體                    腐蝕性液體                    粘性液體                    磨蝕漿液                    含纖維漿液                    低流速流體                    蒸汽（氣）                    高溫流體                    低溫流體                    不充滿管道                    非牛頓流體                    明渠
                    V錐                    ○                    ○                    ○                    ◎                    ○                    ○                    ○                    ○                    ○                    ○                    ╳                    ╳                    ╳
                    孔板                    ○                    ◎                    ○                    ◎                    ╳                    ╳                    ○                    ○                    ○                    ○                    ╳                    ○                    ╳
                    文丘里管                    ○                    √                    ◎                    ◎                    ◎                    ◎                    ◎                    ○                    ◎                    ◎                    ╳                    ◎                    ╳
                    噴嘴                    ○                    ◎                    ◎                    ◎                    ◎                    ◎                    ◎                    ○                    ◎                    ◎                    ╳                    ◎                    ╳
                    勻速管                    ○                    ◎                    √                    ◎                    ╳                    ╳                    ◎                    ○                    ◎                    ◎                    ╳                    ╳                    ╳
                    彎管                    ○                    √                    √                    ◎                    √                    ╳                    ◎                    ○                    ◎                    ◎                    ╳                    ◎                    ╳
                    ○：設計*選      ◎：在一定的條件下可用      √：通常可用        ╳：不適用


內錐流量計型譜說明

                型 號                說    明
                JKM                V錐流量計
                                 代號                口徑(mm)
                                 15～3000                DN15～DN3000mm
                                                  各部件材料材質
                                 代碼                錐體                鋼管                法蘭
                                 A                SS304                20#                20#
                                 B                SS304                15CrMo                15CrMo
                                 C                SS304                SS304                20#
                                 D                SS304                SS304                SS304
                                 E                SS316L                SS304                SS304
                                 G                SS316L                SS316L                SS316L
                 #                其它材質
                                 代號                介質
                                 1                液體
                                 2                氣體
                                 3                蒸汽
                                 4                高溫介質
                                 代號                補償形式
                                 N                不帶壓力、溫度補償
                                 Q                帶壓力、溫度補償輸出
                                 代號                連接形式
                                 L                螺紋連接（適用于小口徑）
                                 W                法蘭連接
                                 代號                壓力等級
                                 0                0.25MPa
                                 1                0.6 MPa
                                 2                1.0 MPa
                                 3                1.6 MPa
                                 4                2.5 MPa
                                 5                4.0 MPa
                                 6                6.3 MPa


內錐流量計安裝方式
1、管道法蘭式：是指流量計兩端有安裝法蘭。與工藝管道兩端同規格的安裝法蘭（也稱用戶法蘭）連接，是比較常用的結構形式，適用的口徑（DN50mm～3000mm）。此種形式適用于節流裝置與差壓變送器分體安裝時選用，一般常用于測量蒸汽流量時使用，在測量其他高溫介質時也可以使用。
2、法蘭夾裝式：用于小口經流量計的安裝形式，每臺流量計與工藝管道只需2片法蘭。法蘭與工藝管道焊接在一起，再把流量計夾裝在兩法蘭之間。此中安裝方法與渦街流量計（≤300mm）安裝方法相同。
3、小口徑一體化式：適用口徑≤DN40mm，介質溫度≤120℃的流體。該結構是把差壓變送器直接與塔形流量計組合成一個整體。二者之間無導壓管、取壓閥、三閥組。使安裝變的非常簡單（與渦街流量計安裝方法相同） 。差壓變送器調節零點時需要關閉工藝管道的閥門，就可以調零。
注意：此安裝方式，不能用于測量高溫介質的場合，是因為高溫介質會進入差壓變送器測量室內，損壞變送器測量膜片。
4、管道對焊式：是指塔形流量計與工藝管道無法蘭連接（流量計本體無法蘭），安裝時直接把流量計與工藝管道焊接在一起。該結構成本相對較低（減少4片法蘭的成本），屬于一次性安裝。一般用于較大口徑的場合。
5、常規流體一體化式：是指介質溫度≤120℃的流體，適用管徑：DN50～DN3000。生產廠家根據不同的流體和用戶要求，出廠時在流量計上為用戶焊接（或裝配）好閥門和三閥組。在現場安裝時由用戶把流量計與變送器組裝在一起即可。
6、蒸汽一體化式：是指測量蒸汽流量時，把變送器與塔形流量計組裝在一起，變送器與流量計之間要裝配我公司“蒸汽專用三閥組”部件，從而取消了導壓管并大大簡化了取壓結構。
7、液體防凍式：是指塔形流量計與變送器之間裝由我公司“液體專用隔離罐”，罐中裝有特殊介質，該介質能在較低的溫度下不凍結。此種安裝方式在測量液體時，特別在北方冬天室外環境比較低的情況下。往往變送器測量室種的液體容易凍結，損壞變送器。
8、方形管道法蘭式：是指工藝管道為方形管，而流量計測量管為圓形管道，二者通過一個特制的“方－圓”連接件進行連接。

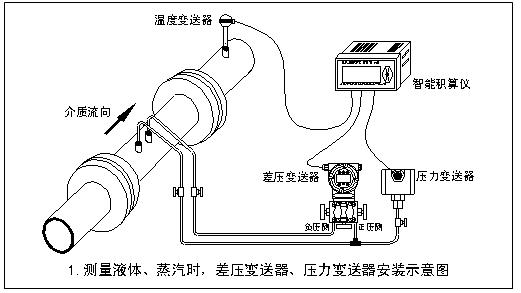

內錐流量計安裝圖

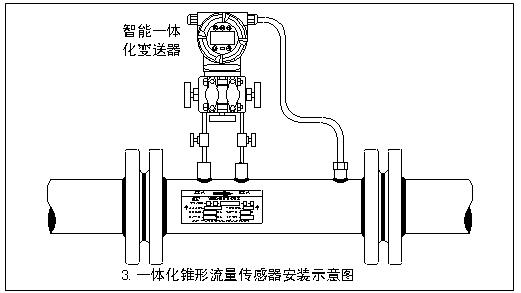

內錐流量計安裝圖
