純進水流量計,消防進水流量計
點擊次數:1698 發布時間:2020-11-04 00:14:37

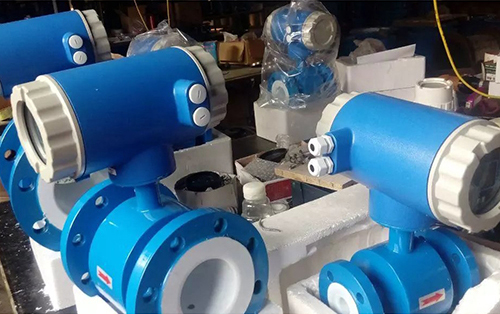

純進水流量計產品概述
電磁流量計是20世紀50~60年代研發出來的流量測量儀表,其流量測量水平隨著電子技術的發展而不斷提高。近年來電磁流量計在我國迅速發展,僅電磁流量計的生產廠家,據不完全統計,國內已有100家左右,很多國外知名電磁流量計生產企業也紛紛落戶中國。
目前電磁流量計已廣泛地被使用于工業過程中各種導電液體的流量測量,如各種酸、堿、鹽等腐蝕性介質,各種漿液流量測量,特別是由于其獨特的優點,大口徑電磁流量計被應用于如城市自來水供應、污水排放等關系到國計民生、貿易結算的流量計量領域,其在國民經濟中發揮著越來越重要的作用。
純進水流量計的優點
主要體現在以下幾個方面:
⑴壓力損失相對較小。電磁流量計的傳感器結構簡單,測量管內沒有可動部件,也沒有任何阻礙流體流動的節流部件,當流體通過流量計時不會引起任何附加的壓力損失,流量計的阻力僅是同一長度管道的沿程阻力,是流量計中運行能耗*低的流量儀表之一。
⑵可測量贓污介質、腐蝕性介質及懸濁性液固兩相流的流量。電磁流量計的測量通道是一段無阻流檢測件的光滑直管,因不易阻塞適用于測量含有固體顆?;蚶w維的液固二相流體,如紙漿、煤水漿、礦漿、泥漿和污水等;電磁流量計易于選擇與流體接觸件的材料品種,可應用于腐蝕性流體。
⑶電磁流量計所測得的體積流量,實際上不受流體密度、粘度、溫度、壓力和電導率(只要在該儀表的要求的臨界值以上)變化明顯的影響,因此,電磁流量計經水標定后,可以用來測量其它導電性液體的流量。
⑷量程范圍寬。量程比通常為20:1~100:1,甚至更大。此外電磁流量計的輸出只與被測介質的平均流速成正比,而與軸對稱分布下的流動狀態(層流或紊流)無關。
⑸口徑范圍寬,從幾個毫米一直到幾米。
⑹電磁流量計無機械慣性,反應靈敏,可以測量瞬時脈動流量,也可測量正反兩個方向的流量。
純進水流量計測量原理
1)概述
依據:
據法拉*電磁感應定律,測量管道內的流動的導電液體(等效于許多連續的導電薄圓盤)做垂直于磁場的運動,產生感應電動勢,電勢大小與流量相關。
磁場:
恒定磁場:適于測量時不易產生*化現象的非電解液;
交變磁場:工業用的大部分形式(可減小*化現象)。
根據法拉*電磁感應定律,當一導體在磁場中運動切割磁力線時,在導體的兩端即產生感生電勢E,其方向由右手定則確定,其大小與磁場的磁感應強度B,導體在磁場內的長度L及導體的運動速度u成正比,如果B,L,u三者互相垂直,則E = BLu
2)測量模型
感應電勢的方向由右手定則確定,大小由下式?jīng)Q定:
純進水流量計選用及安裝要求
被測流體必須是導電液體。不能測氣體、蒸汽、石油制品、甘油、酒精及純凈水等;
量程的選擇:常用流量*好超過滿量程的50%。常用流速為2~4m/s*合適;
壓力的選擇:使用壓力必須低于電磁流量計額定工作壓力,一般不超過16×105Pa;
溫度的選擇。被測介質溫度不能超過村里材料的容許使用溫度,一般≤200°C。

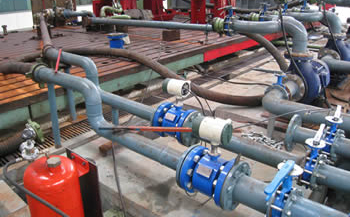

純進水流量計安裝注意事項
推薦垂直安裝,且被測流體是自下而上流動。也可水平安裝,但要使兩電*在同一水平面上,要保證測量導管都充滿液體。
流量計的外殼、屏蔽線、測量導管都要接地。要求單獨設置接地點,不要連接在電機或上、下管道上。(因信號較弱,滿量程時只有幾毫伏,且流量很小時,只有幾微伏,外界稍有干擾就會影響測量精度。)
安裝地點要遠離一切磁源。(如大功率電機、變壓器等)
流量計前必須有10D左右的直管段,以消除各種局部阻力對流線分布對稱性的影響。
使用電磁流量計時要注意
⑴不能用來測量氣體、蒸汽以及含有大量氣體的液體。
⑵不能用來測量電導率很低的液體介質,如對石油制品或有機溶劑等介質。
⑶普通工業用電磁流量計由于測量管內襯材料和電氣絕緣材料的限制,不能用于測量高溫介質;如未經特殊處理,也不能用于低溫介質的測量,以防止測量管外結露(結霜)破壞絕緣。
